SISTEMA OPTICO DE COLIMACION O CONCENTRACION DE RADIACION LUMINOSA

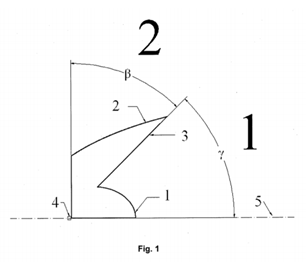

Muestra la configuración básica del dispositivo y la distribución de las diferentes zonas de funcionamiento
RESUMEN
La presente invención se refiere a un sistema óptico que permite obtener un alto nivel de colimación procedente de una fuente de luz o bien permite la concentración de la radiación con distintos grados de colimación sobre una superficie determinada. El sistema comprende dos zonas: la zona 1 incluye una superficie (1) que tiene la geometría de un elipsoide cartesiano, capta la luz procedente de la fuente luminosa (4) del sistema y colima dicha luz mediante una única refracción; la zona 2 incluye dos partes: una parábola (2) que refleja la luz colimada en la zona 1 y una superficie (3) cónica de sección recta donde la luz reflejada en la parábola (2) sufre una refracción y sale paralela al eje óptico (5) del sistema. Cuando el sistema de colimación trabaja en sentido inverso, se comporta como un concentrador de radiación. Con esta configuración básica se pueden optimizar los parámetros que definen el sistema mediante el empleo de modelos matemáticos.
SECTOR DE LA TÉCNICA
La presente invención se refiere a un sistema óptico que permite obtener un alto nivel de colimación procedente de una fuente de luz o bien, en caso de que trabaje en sentido inverso, permite la concentración de la radiación luminosa con distintos grados de colimación sobre una superficie determinada.
INVENTORES
Eusebio Bernabeu Martinez
Daniel Vázquez Molini
Mario Ganzalez Montes
Antonio Álvarez Fernández-Balbuena
