DISPOSITIVO PARA LA MEDIDA DIRECTA DE LA MAGNETOSTRICCIÓN DE VOLUMEN DE MATERIALES MAGNÉTICOS

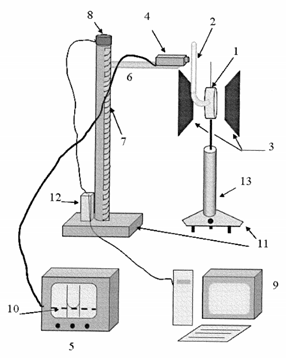

Esquema general de todo el sistema de medida con todos sus componentes
RESUMEN
Dispositivo para la medida directa de la magnetostricción de volumen de materiales magnéticos que está compuesto por un recipiente portamuestras con posibilidad de cierre estanco a excepción de un capilar de sección conocida.
Dicho portamuestras se rellena con un líquido inócuo, una vez colocada la muestra en el interior. Cuando la muestra sufre un cambio de volumen debido a la acción de un campo magnético externo el nivel del líquido en el capilar varía. Esta variación es registrada por un programa informático que a su vez controla la posición de una cámara digital, montada sobre un brazo rígido vertical que se mueve por un tornillo sin fin, gracias a un motor paso a paso, la cual se ajusta para que el menisco que forma el líquido en el capilar sea tangente a una referencia electrónica introducida en el monitor que recibe la imagen de la cámara digital. Conociendo la distancia entre las posiciones del nivel del líquido en el capilar antes y después de aplicar campo magnético, y la sección de dicho capialr se obtiene la variación de volumen que sufre la muestra. Representando la variación de volumen relativa con respecto a la intensidad del campo aplicado se obtiene el valor de la magnetostricción de volumen.
SECTOR DE LA TÉCNICA
La presente invención se refiere a un sistema para medir magnetostricción de volumen de los materiales magnéticos con dos ventajas notables. En primer lugar se trata de una medida directa, y en segundo lugar permite la medida de esta propiedad en materiales con morfología muy variada. La invención se encuadra en el campo técnico de la medida de propiedades magnéticas de materiales.
INVENTORES
Guillermo Rivero Rodríguez
Marta Multigner Domínguez
Javier Valdés Tamames
TITULARES
Universidad Complutense de Madrid
