Esfuerzos Activos
Mapa Esfuerzos Activos Península Ibérica (Marzo 2015)
Active stress map for the Iberian Peninsula
El Grupo de Tectonofísica Aplicada ha realizado y mantiene actualizado el mapa en línea de esfuerzos activos para la Península Ibérica obtenido a partir de la inversión de mecanismos focales de terremotos (MF) calculados con Tensor de Momento Sísmico (TMS).
Más de 300 MF han sido seleccionados con varios criterios de calidad de diferentes catálogos (CMT Harvard, ETH, Med-Net, I.G.N. e I.A.G.), para un periodo comprendido entre 1973 y marzo de 2015 y profundidades menores de 60 km.
Los valores de la dirección de máximo acortamiento horizontal (Dey) y el factor de forma (carga horizontal/vertical) han sido calculados siguiendo a De Vicente et al. (2008) y Muñoz Martín et al. (2012). Los resultados obtenidos se han interpolado a una malla regular de 10’, teniendo en cuenta las orientaciones de las componentes horizontales de esfuerzo, y el factor de forma. Los mapas finales muestran una buena correlación con indicadores geológicos y cinemáticos. Las orientaciones de los esfuerzos horizontales se relacionan con las fuerzas primarias provenientes de los límites de placas, y con perturbaciones locales relacionadas con heterogeneidades de primer orden a nivel cortical.
Fecha de actualización: marzo de 2015.
Referencias:
A. Muñoz-Martín, G. De Vicente, A.J. Olaiz, L. Antón, R. Vegas, J.L. Granja-Bruña (2012). Mapa de esfuerzos activos en línea de la Península Ibérica a partir de Mecanismos Focales calculados desde el Tensor de Momento Sísmico. Geo-temas, 13: 11-15.
De Vicente, G.; Cloetingh, S.; Muñoz-Martín, A.; Olaiz, A.; Stich, D.; Vegas, R.; Galindo-Zaldívar, J. y Fernández-Lozano, J. (2008). Inversion of moment tensor focal mechanisms from active stresses around Microcontinent Iberia: Tectonic implications. Tectonics, 27: 1-22 pp. doi: 10.1029/2006TC002093
A.J. Olaiz, A. Muñoz-Martín, G. De Vicente, R. Vegas, S. Cloetingh (2009) European continuous active tectonic strain-stress map Tectonophysics (2008), doi: 10.1016/j.tecto.2008.06.023

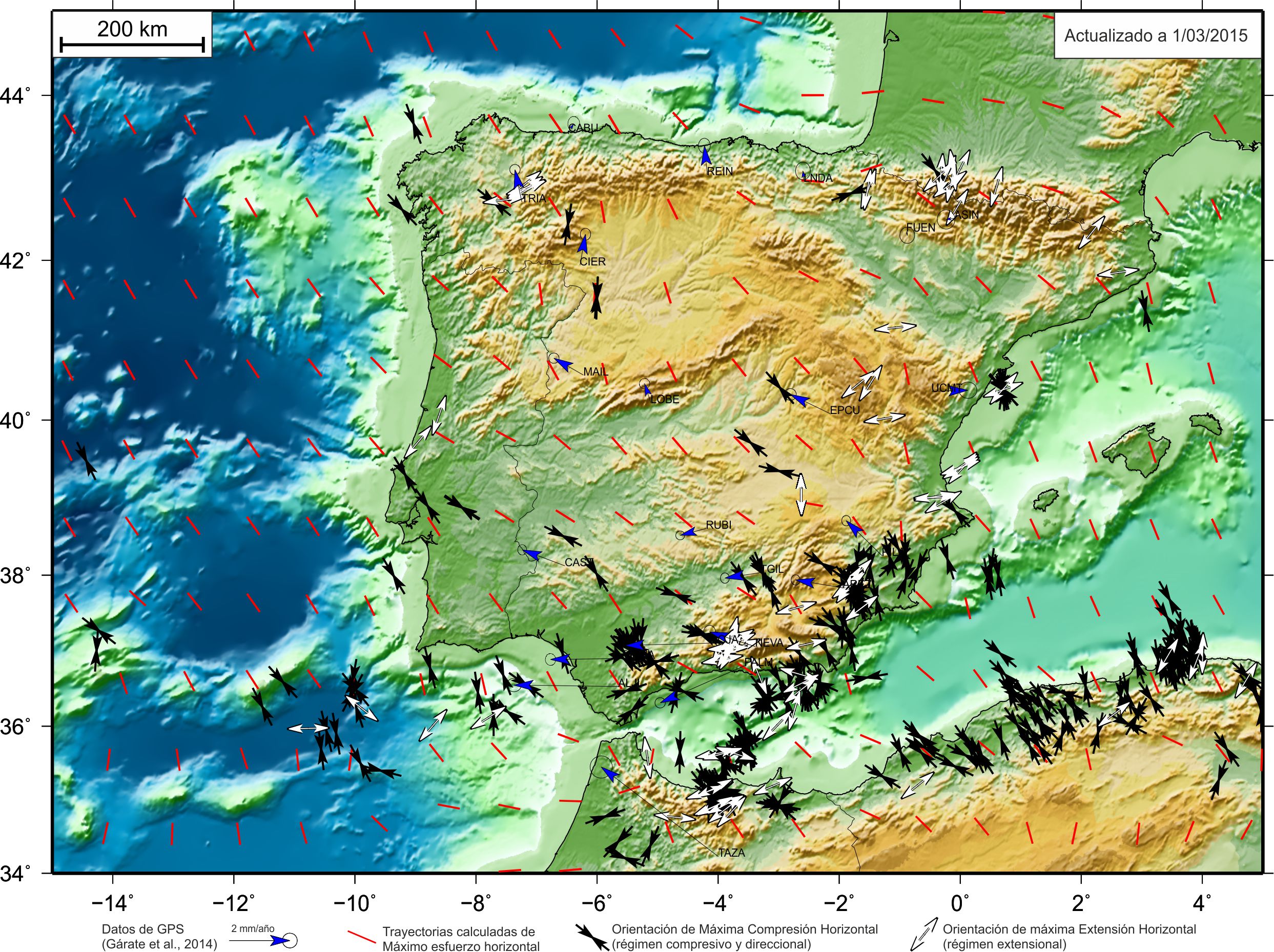

Orientaciones de Esfuerzos Activos
Flechas negras: Orientación del máximo acortamiento horizontal (Dey), para regímenes compresivos y de desgarre. Flechas blancas: Orientación de la máxima extensión horizontal (Dex) en régimen extensional.

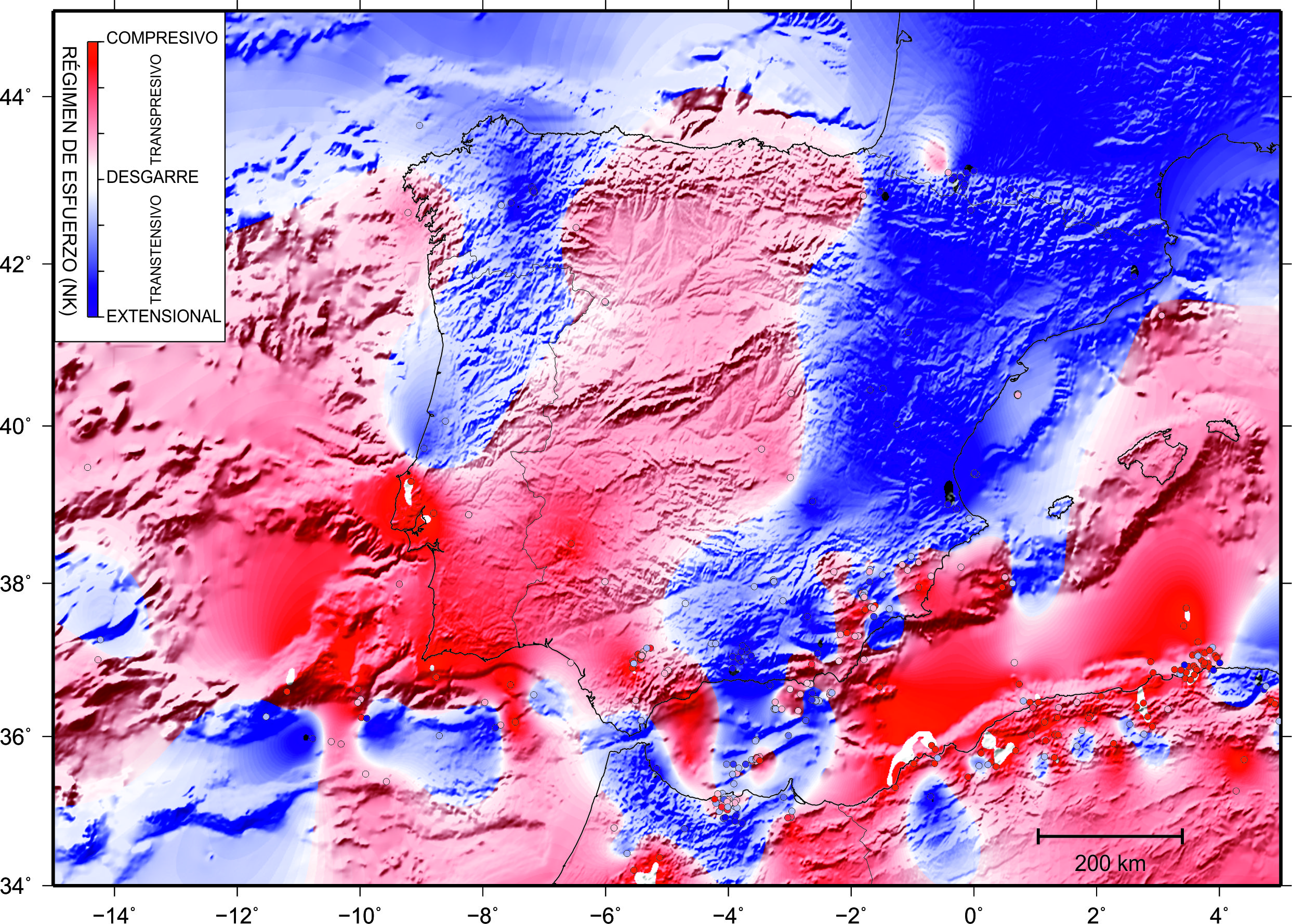

Régimen de Esfuerzos Activos
Mapa del régimen de esfuerzos activos de la Península Ibérica interpolado a una malla regular de 10’ de grado. El régimen de esfuerzos se ha representado mediante el valor normalizado del parámetro K’ (Tabla I).

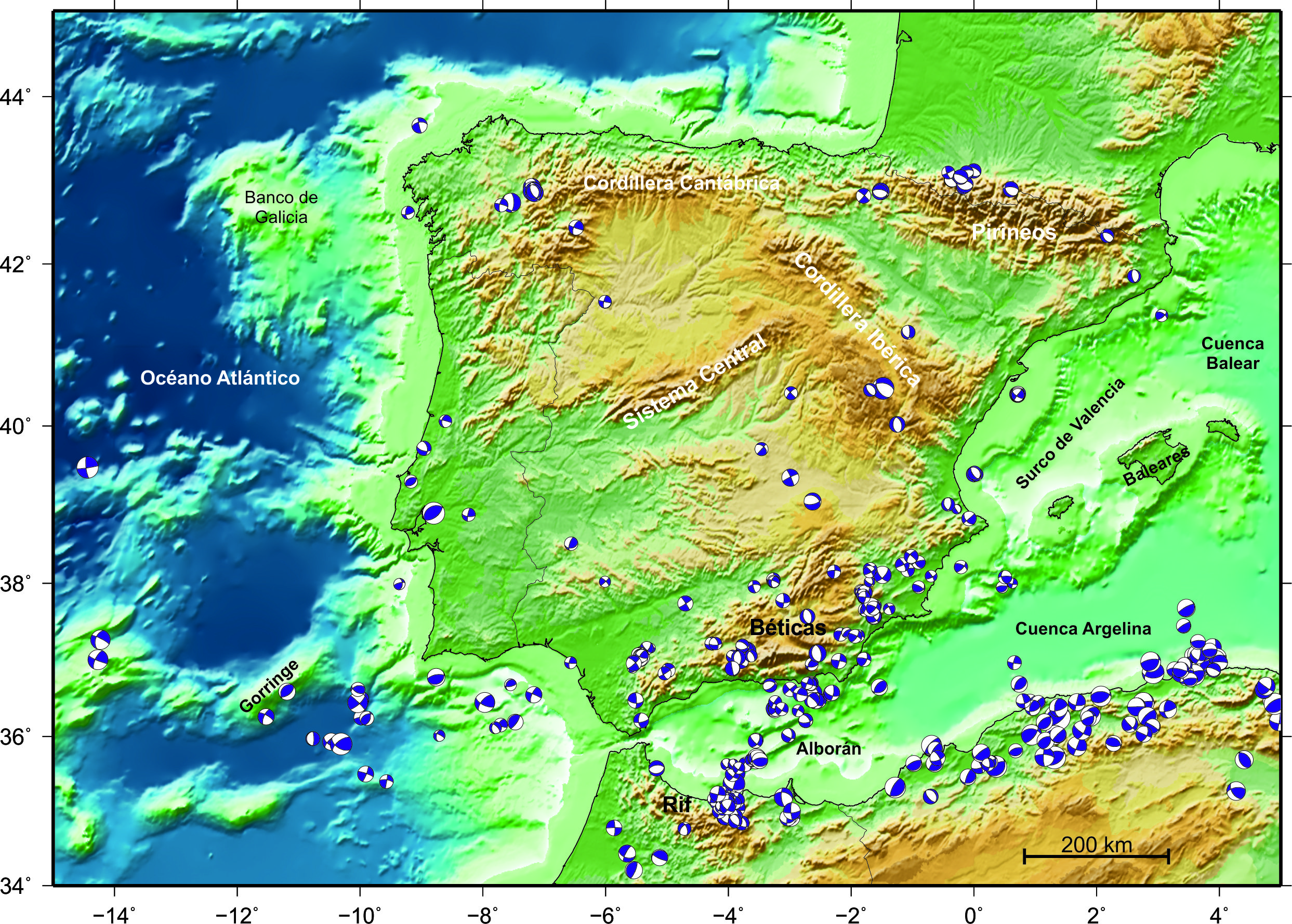

Mecanismos obtenidos del Tensor de Momento Sísmico
